四川迪瑞研发的新一代套餐型汽源换热站：集浮动盘管加热装置、温控装置、疏水装置、水位装置、疏水箱等核心构件为一体；包含液位系统、温控系统，是一种外形结构紧凑、性能稳定可靠、具有极高性价比的新型集中供热水设备，广泛应用于大型化工厂、炼钢厂、炼油厂、焦煤厂集中热水系统。

附件一、设备大样图

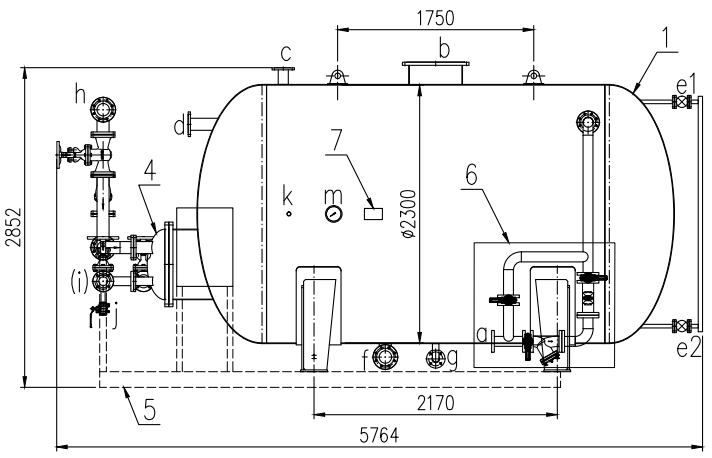

套餐型汽源换热站

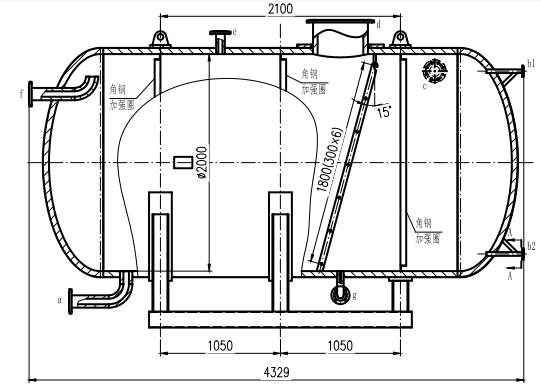

疏水箱

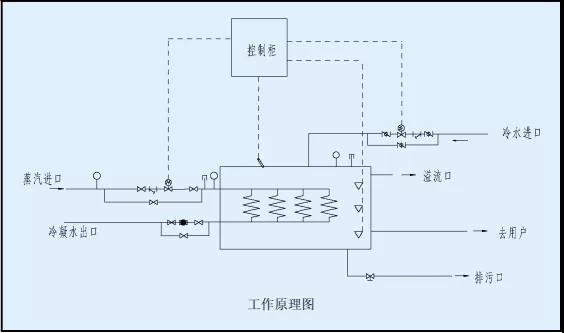

附件二、系统原理图

　　水温控制系统由温度传感器、控制仪表箱及执行机构组成。温度传感器探测供水温度，其精确度可达到±1oC，温度传感器将探测到的信息传递给执行机构，用以控制蒸汽系统阀门的开启和关闭。控制仪表箱则用人机对话界面，使操作者通过调节相关指数来达到系统自动控制的目的。

　　水位控制系统由水位探头、控制仪表箱组成。控制箱可以通过人工设定，达到需要的调节指数，并且将水位探头探测到的信息转化为数字信息，进行智能处理后通过控制水泵或其它供水装置来达到控制整个供水系统的供水状态。

　　整个供水系统在工作过程中，由水泵或自来水系统供水，当水箱中水的容量达到高水位状态时，水位探测器将探测到的结果传递给控制箱，关闭给水泵或自来水进水阀门，停止供水。当水容量达到低水位时，水位控制系统打开给水泵或自来水进水阀门。整个系统如此循环运转，水位控制系统保证水箱处于正常的水容量状态。

　　而温度控制系统则用以保证整个供水系统持续供应一定温度的热水。温度传感器能探测到精确的出水温度。当出水温度低于设定温度时，执行器打开蒸气进口管道上安装的电磁阀，则蒸汽进入水箱中，通过加热盘管加热水。当水温高于设定值时，温度传感器将探测到的信息传递给执行器，执行器关闭电磁阀，禁止蒸汽进入水箱。如此循环，水箱能持续供应一定温度的大量热水。

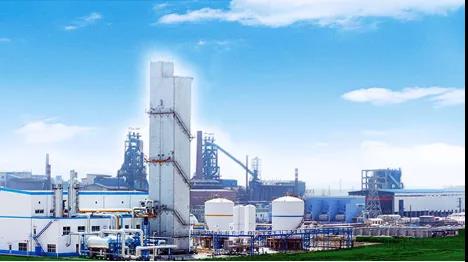

　　继柳州钢铁集团采用我司套餐型汽源换热站后，近日日照钢铁有限公司3*3000m³高炉总包项目部通过全国公开招标，最终决定采用我司套餐型汽源换热站作为员工集中热水设备，目前该批设备正在制造中。
