受业主委托四川省特种设备检验研究院的鉴定人员,曾两次到项目现场进行了勘验鉴定。委托方代表、使用单位代表、土建单位代表以及设备制造单位、安装单位代表均到场见证鉴定的整个过程,并进行了签字确认。
屋顶储水罐安装平面布置示意图
|
|
|
|

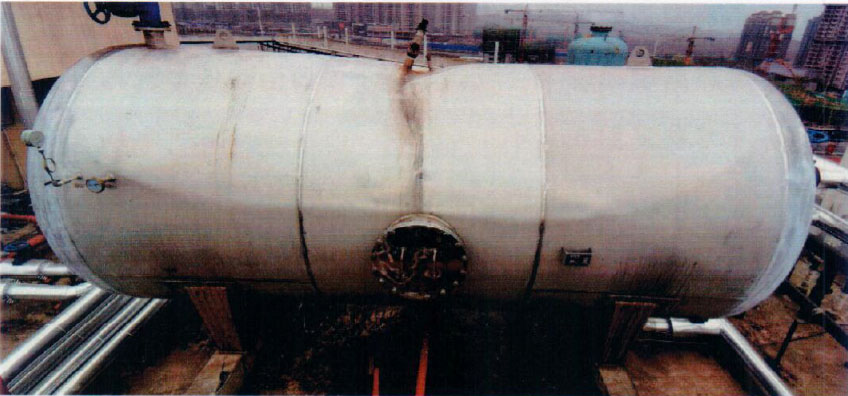

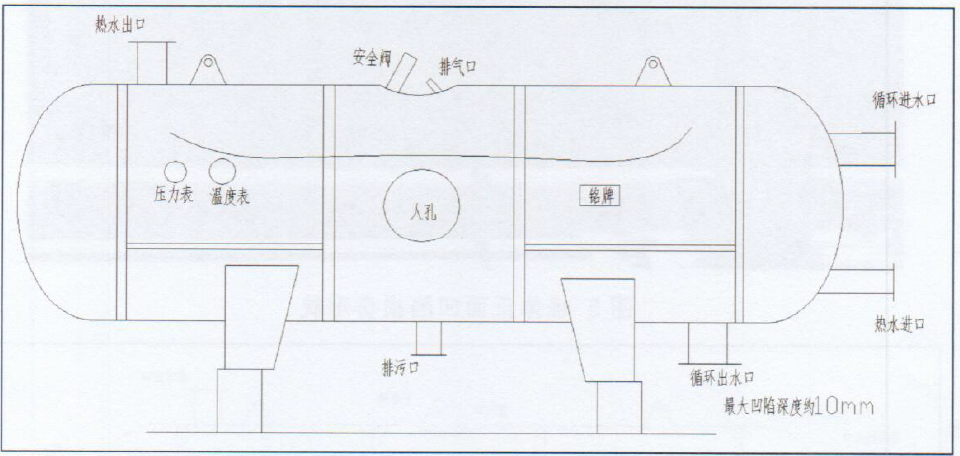

从上图可以看到,罐体的纵轴线以下,呈弧形的变形轮廓线非常明显。顶部向下,弧形顶部基本位于罐体中间垂直轴线区。两条主变形线围成的区域总体呈内凹趋势,罐体纵轴线以上区域内凹程度大于罐体纵轴线以下区域,罐体正面凹陷损伤形貌。
1. 水泥安装基础损坏
水泥安装基础表面砂浆层受压有不同程度损坏,正面左侧段砂浆层脱落严重,暴露出的砂浆层厚度最大约为30mm,储水罐空载时鞍座与水泥基础有明显缝隙。
(1) 水泥安装基础外观状态见下图

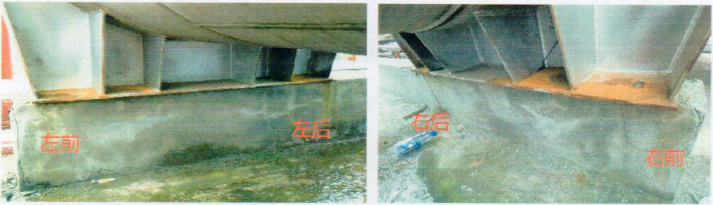

水泥安装基础外观
(2) 正面左侧段水泥基础损坏形貌和缝隙见下图
2、水泥基础不在同一平面
前面左侧储水罐鞍座端头垂直平面和水泥安装平面交线为水平基准面,储水罐空载状态下,测得对应的前面右侧水泥安装基础高于基准面9mm、 后面右侧水泥安装基础高于基准面19mm、后面左侧水泥安装基础高于基准面3mm。
水泥安装基础高差
1. 罐体材料和壁厚
现场测量材料牌号为S30408,与制造单位提供的竣工图纸材料一致。对1#储水罐进行壁厚测量,测量数据下表。
筒体壁厚相对均匀,筒体最小厚度约为5.5mm,其理论强度符合标准要求。
2. 使用压力与温度
查看正在使用的其余储水罐,仪表指示使用压力约为0.36MPa、 使用温度约为51℃。指示值见图
压力表和温度表指示值
该储水罐产品依据国家NB/T47003. 1-2009《钢制焊接常压容器》设计制造,罐体壁厚依据GB150-2011《压力容器》选材,现场核实储水罐容积、材料牌号、材料厚度、焊接质量均符合竣工资料和技术标准要求,储水罐设计、制造质量不是导致罐体变形的原因。
四台储罐在使用时处于联通状态,查验现场未损坏的储水罐使用压力约为0. 36MPa,使用温度约为54℃,符合竣工资料、规定的使用参数范围,储水罐使用状况不是导致罐体变形的原因。
综上所述,储水罐的设计和制造符合规定标准要求,使用的条件符合罐体规定参数要求,支撑储水罐的水泥基础不在同一个平面内,罐体满载后水泥基础砂浆损坏下沉,导致储水罐变形损伤。

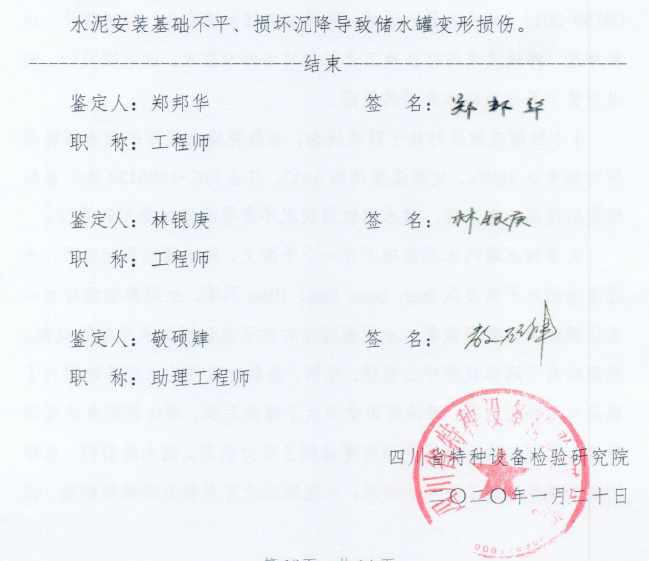

水泥安装基础不平、损坏沉降导致储水变形损伤。
