换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。按结构可分为管壳式换热器和板式换热器。管壳式换热器又分为浮动盘管式换热器、列管式换热器、U型管换热器等。下图为各类换热器的主要零部件结构图：

1.浮动盘管式换热器

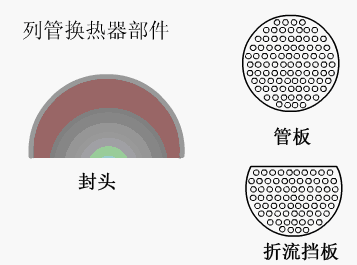

2.列管式换热器

列管式换热器由一个壳体和包含许多管束组成，冷热流体之间通过管壁进行换热。可广泛适用于化工、炼油、石油化工、动力等场所。

优点：结构简单、紧凑、造价便宜。

缺点：不易清洗。

3.U型管式换热器

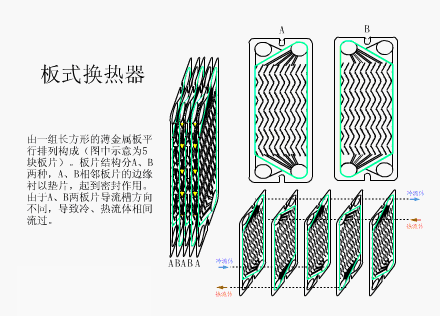

4.板式换热器

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。可广泛适用于采暖、化工、空调和热水供应等系统。

优点：结构紧凑、占地面积小、应用范围广、热损失小等特点。

缺点：容量较小、易堵塞、清洗麻烦。
